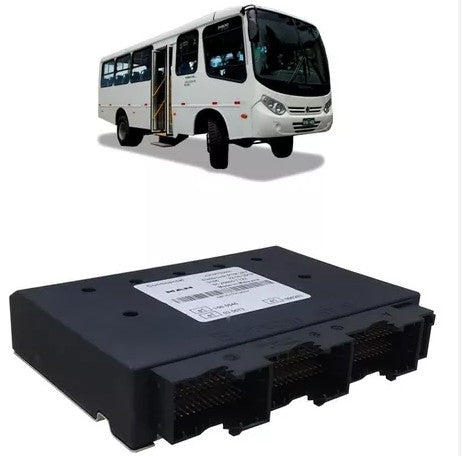

Volkswagen Ônibus Esquema Elétrico 15-190 17-230 Od motor man completo

CONTEÚDO:
Diagrama simplificando da central eletrônica do motor
Simbologia aplicada
Abreviaturas
Procedimento de reparo em conectores
Interpretando os diagramas de circuitos elétricos
Diagrama elétrico
Sistema de partida
Fusíveis
Motor D08 4 cilindros
Unidade de controle PTM
Unidade lógica
Diagnostico OBD
Buzina
Limpador do pára-brisa
Sensores de nível, pressão e umidade
Interruptores
Interruptores de iluminação
Iluminação dianteira
Iluminação lateral
Iluminação traseira
Conector de 32 vias (verde)
Conector 32 vias (azul)
Tacógrafo
Unidade de controle do sistema de localização do veiculo (VTTS)
Volkslog e Volksnet
Componentes
Emendas

LOCALIZAÇÃO DE COMPONENTES, COM FOTOS
(Algumas fotos não estão disponíveis)
IDENTIFICAÇÃO DE CONECTORES
