Manual Serviço + Esquema Elétrico Injeção Mercedes Classe A A160 / A190

Manual de Serviço da Injeção Eletrônica VDO MSM 1.1 para os modelos Mercedes Benz Classe A A160 e A190 até 2005. Este manual abrangente foi elaborado para oferecer uma compreensão detalhada do sistema de injeção eletrônica VDO MSM 1.1, incluindo localizações, testes, regulagens, tabelas, circuitos, dicas e informações complementares para auxiliar no diagnóstico e na manutenção eficaz do sistema.150 PAGINAS EM PORTGUES Conteúdo do Manual:Localizações:Componentes no interior do veículo
Conector de diagnósticos
Componentes no compartimento do motor
Fusíveis e relés (Fusíveis do módulo da ventoinha, UCE, relé principal, relé da bomba, comutador e inibidor de partida. Relés: principal e bomba de combustível)
Teste e Regulagens:Sensor de massa de ar (MAF) e temperatura do ar (ACT)
Sensor de temperatura da água (CTS)
Sonda lambda
Sensor de detonação (KS)
Interruptor do pedal da embreagem
Sensor de rotação do motor
Sensor de posição do pedal do acelerador
Componentes do corpo de borboleta (motor da borboleta motorizada)
Corpo de borboleta (sensor duplo da borboleta - TPS)
Relé principal
Relé da bomba de combustível
Relé inibidor de partida (funcionamento via imobilizador/injeção)
Bobina de ignição
Circuito elétrico da válvula do cânister
Circuito elétrico das válvulas injetoras
Circuito elétrico da bomba de combustível
Pressão e vazão da linha de combustível

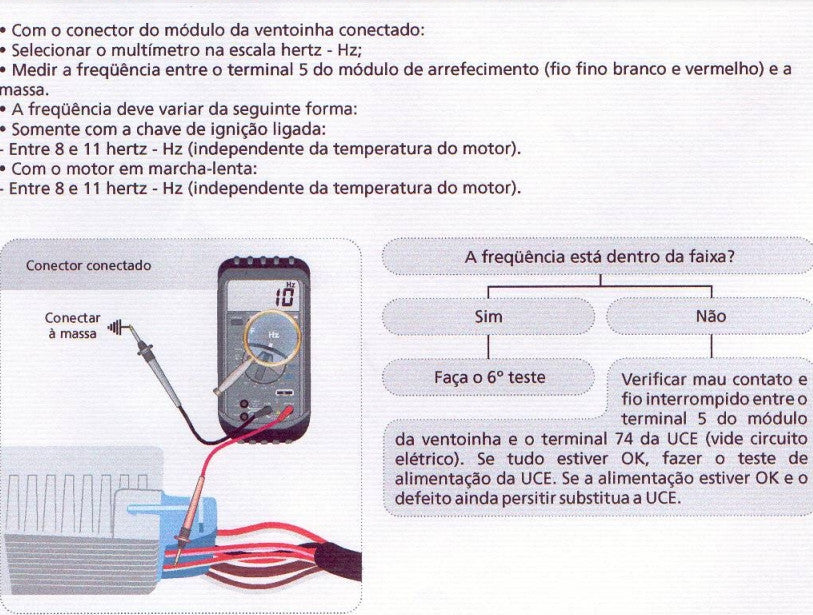

Sistema de controle da ventoinha
Alimentação da UCE (módulo de injeção eletrônica)
Carga da bateria e procedimento de partida auxiliar
Ajustes básicos
Tabelas e Circuitos:Tabela de diagnóstico
Tabela de terminais da UCE
Diagrama elétrico do sistema de injeção VDO MSM 1.1
Tabela de valores operacionais
Tabelas de códigos de defeitos
Dicas e Informações Complementares:Sobre o sistema VDO MSM 1.1
Análise do sinal da sonda lambda
Identificação dos conectores da UCE
Defeito mais comum no sistema VDO MSM 1.1
Reset na indicação de revisão
FaSagem da corrente sincronizada
Biblioteca de sinais de osciloscópio - Sensores
Biblioteca de sinais de osciloscópio - Atuadores
Biblioteca de sinais de osciloscópio - Atuadores e primário
Este manual de 75 páginas está totalmente em português, ricamente ilustrado e em formato PDF para sua conveniência. Para receber uma cópia por e-mail, entre em contato para iniciar o processo de envio.Manter seu veículo em ótimo estado de funcionamento é essencial, e este manual fornecerá o conhecimento necessário para ajudá-lo nesse processo. Aproveite e mantenha seu Mercedes Benz Classe A rodando suavemente e com desempenho máximo! ** Publicado utilizando Astroselling **
