Manual de SERVIÇO Mercedes benz  Pld Adm Mr Motores 904 906 457 924 926

Manual de SERVIÇO Mercedes benz  Pld Adm Mr Motores 904 906 457 924 926todas as pinagem conectores e testes OM 904 LA
OM 906 LA
OM 457 LA
OM 924 LA
OM 926 LA

com PLD adm mr
guia em PDF, envio por e-mail
+ códigos de falhas
+ diagramas de injeção 457 e 906 la


índice
localizações:
módulo adm (caminhões séries 900 e 457)
adm (ônibus)
pld (caminhões série 900 e 457)
pld (ônibus)
fusíveis e relés no interior do veículo (caminhões séries 457 e 900)

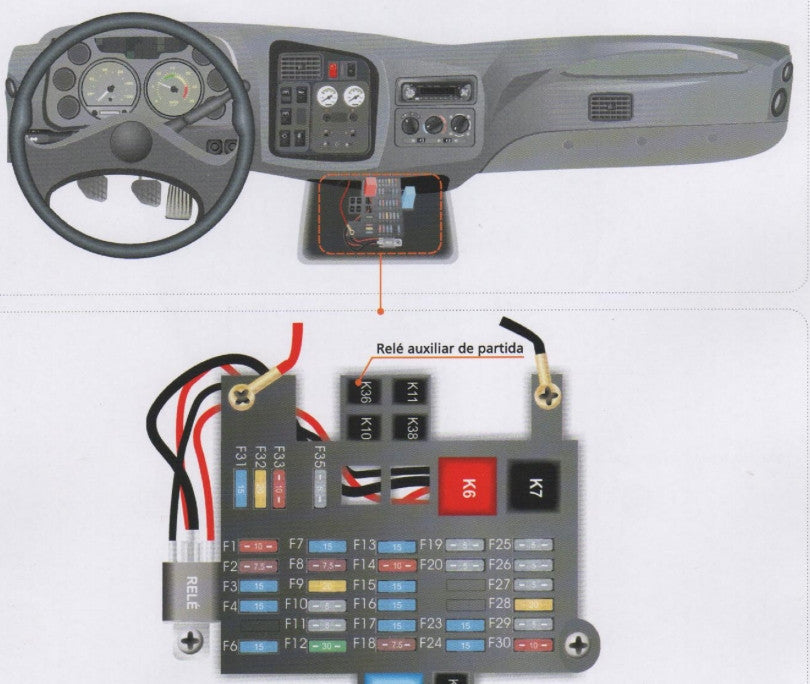

fusíveis e relés no interior do veículo (ônibus-câmbio manual)

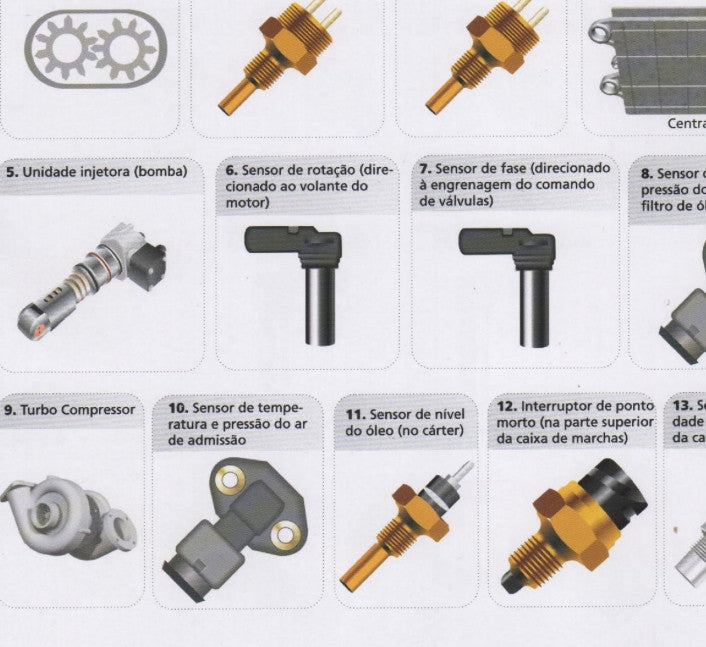

componentes no compartimento do motor, caminhões (séries 900 e 457) e ônibus

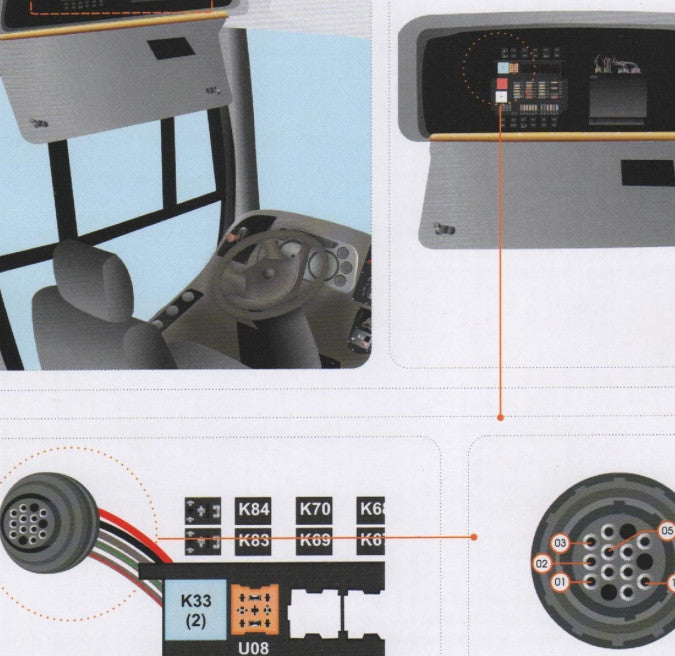

conector de diagnóstico, caminhões (séries 900 e 457) e ônibus

regulagens:
teste de alimentação módulo adm e PLD
teste nas relés:principal, partida (caminhões série 900) e motor de partida
teste de eletroválvula do freio motor e top brake (exemplo caminhão lb 2423b)
teste de funcionamento lâmpada de advertência pld
sensor duplo pedal acelerador (pwm1 e pwm2)
teste interruptor ponto morto (caminhões séries 900 e 457)
teste interruptor de acionamento do motor
teste do sensor de temp. Do óleo (exemplo mb 1938 ls)
teste do sensor de pressão óleo (conjugados)
teste sensor de nível de óleo (somente série 900)
teste sensor de pressão barométrica (atmosfera local)
teste sensor de temp. do ar/pressão do turbo ( map/act)
teste sensor temperatura água - cts
teste sensor de temp. do combustível
teste de velocidade e tacógrafo
teste sensor de rotação e pms
teste sensor de fase
teste da pressão, pressão máxima e estanqueidade da linha de combustível
teste do circuito elétrico das unidades injetoras
teste de vedação das unidades injetoras
apendice c - teste de carga das baterias

tabelas e circuitos:
tabela de diagnóstico
tabela terminais módulo PLD (caminhões 904 e 906)
tabela de terminais módulo adm (caminhões 904 e 906)
diagrama do módulo adm (caminhões série 904 e 906)
diagrama do sistema de aceleração e tacógrafo (caminhões 904 e 906)
diagrama do sistema de alimentação, comunicação e partida (caminhões 904 e 906)
diagrama do módulo PLD (caminhões séries 904 e 906)
tabela de terminais do módulo PLD (caminhões série 457)
tabela terminais módulo PLD (caminhões 457)
tabela de terminais módulo adm (caminhões 457)
diagrama do módulo adm (caminhões 457)
diagrama do sistema do módulo adm (série 457)
diagrama do sistema de aceleração e tacógrafo (caminhões 457)
diagrama do sistema de alimentação, comunicação e partida (caminhões 457)
diagrama do módulo PLD (caminhões 457)
diagrama do módulo ABS (caminhões 457)
tabela terminais do módulo pld (ônibus Série 900 -4 cilindros)
diagrama módulo adm (ônibus, série 900 - 4 cilindros)
diagrama de alimentação, comunicação e partida (ônibus, série 900 - 4 cilindros)
tabela de terminais do módulo PLD (mr) ônibus das séries 900 e 457 - 6 cilindros
tabela de terminais do módulo fr (ônibus das séries 900 e 457 - 6 cilindros)
diagrama sistema de alimentação, comunicação e partida (ônibus séries 900 e 457 - 6 cilindros)
diagrama do módulo PLD (ônibus das séries 900 e 457 - 6 cilindros)

dicas e informações complementares:

sobre os motores eletrônicos mercedes benz com sistema pld/adm
identificação dos conectores do módulo adm
identificação dos conectores do módulo PLD
apendice a - vista explodida da unidade injetora PLD
apendice b - unidade injetora PLD montada
apendice c- biblioteca de sinais de osciloscópio - sensores
apendice d - biblioteca de sinais de osciloscópio - atuadores Após a confirmação do pagamento.Enviamos imediatamente o pedido em PDF. Abre em qualquer computador, celular, notebookleitores de notebook. Prático e rápido.Manual de serviço digital em PDF. Entrega rápida no e-mail  ou no Watzap   ** Publicado utilizando Astroselling **
