Manual de oficina transmissao zf 6s 480 / 6S480VO service manual zf 6s 480 / 6S480VO

Manual de oficina transmissão zf 6s 480  /  6S480VO

 service manual  zf 6s 480 / 6S480VO

em português 80 paginas

montagem  e desmontagem  e torques medidas

Manual de Oficina – Transmissão ZF 6S 480 / 6S 480 VO

Idioma: Português
Total: 80 páginas
Conteúdo: Procedimentos de desmontagem, montagem e tabelas de torque.

1. Dados Técnicos

• Mudanças de Velocidade

• Dati Tecnici – Características e Dados

• Tabela de Torque

2. Dados Funcionais

• Mudanças de Velocidade

• Visão Geral

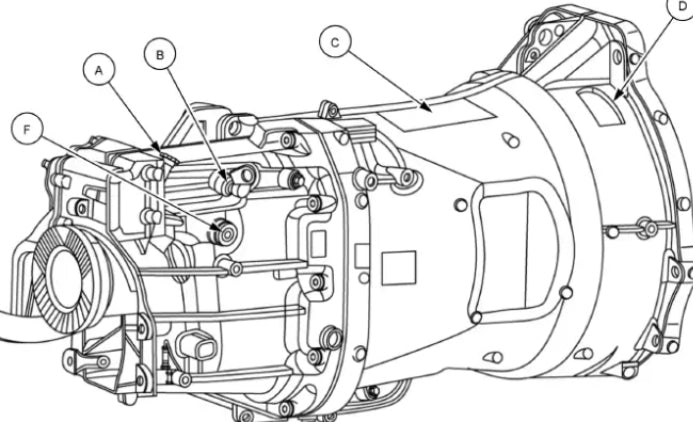

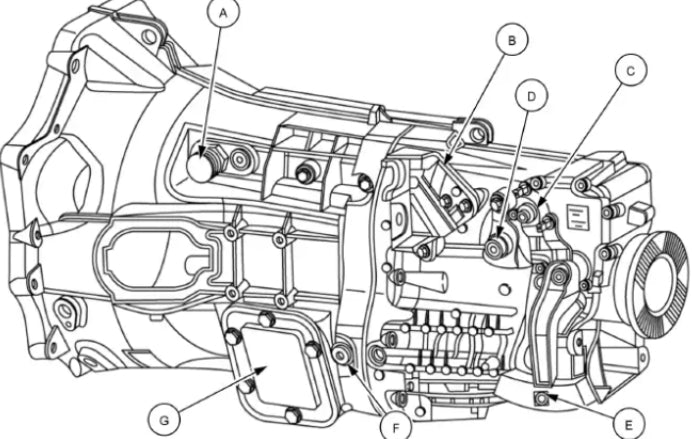

• Vista Externa

• Descrição Dinâmica – Fluxo de forças da transmissão

3. Serviço – Mudanças de Velocidade

• Instalar em Suporte – Preparação do suporte de montagem

• Remoção do interruptor e gerador de pulsos

• Montagem e instalação do interruptor e gerador de pulsos

4. Caixa de Velocidades Mecânica Completa

• Troca de fluido – Troca do óleo da transmissão

• [53.05] Caixa, Tampas da Caixa de Velocidades

  • Remoção da chapa de apoio

  • Instalação da chapa de apoio

  • Remoção da tampa da caixa de mudanças

  • Desmontagem da tampa da caixa de mudanças

  • Montagem da tampa da caixa de mudanças

  • Instalação da tampa da caixa de mudanças

5. Caixa de Engrenagens

• Desmontagem da carcaça da saída

• Montagem da carcaça da saída

6. Guarnição do Eixo de Entrada

• Remoção do retentor – lado de acionamento

• Instalação do retentor – lado de acionamento

7. Guarnição do Eixo de Saída

• Remoção do retentor – lado da saída

• Instalação do retentor – lado da saída

8. Caixa da Embreagem

• Remoção

• Desmontagem

• Montagem

• Instalação

9. Eixos da Caixa de Velocidades – [53.10]

• Remoção do conjunto de eixos

• Instalação do conjunto de eixos

10. Veio Primário

• Desmontagem

• Montagem

11. Veio Secundário

• Desmontagem

• Ajuste de folga do eixo secundário

12. Flange de Saída

• Remoção do flange de saída

• Instalação do flange de saída

13. Sincronizadores – [53.19]

• Verificação de sincronismo (modelos ZF-BK e ZF-B)

• Verificação de sincronismo (modelo ZF-D)
