Esquema Elétrico Kombi 1.4 Flex COM INJEÇÃO IAW4GV E 4BV + MANUAL DE MOTOR

2 guias digitais EM PDF

2 TIPOS DE INJEÇÃO IAW4GV E 4BV  MOTOR EA 111 + GUIA DE SISTEMA  E MOTOR

COM FOTOS E DESENHOS



+Sistemas elétricos:

+ manual de serviço  Informações de torques, apertos, montagem dos sistemas, dados técnicos,

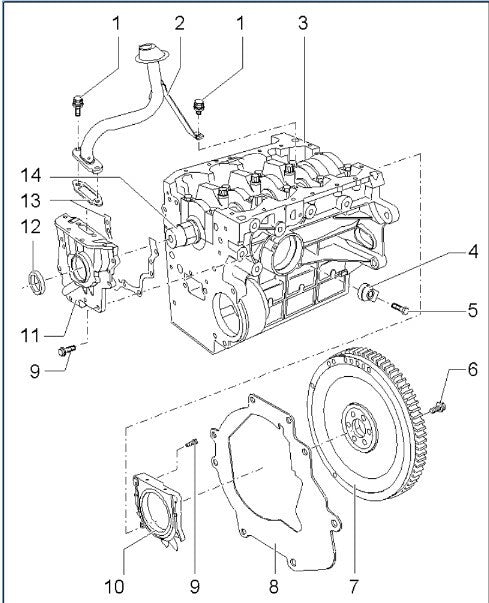

vista das peças, acessórios do motor e agregados



Chicotes elétricos

Central de relés e fusíveis

Conectores auxiliares

Pontos de aterramento

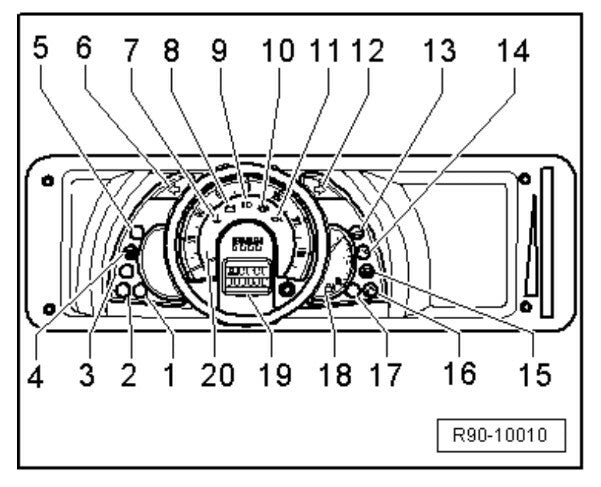

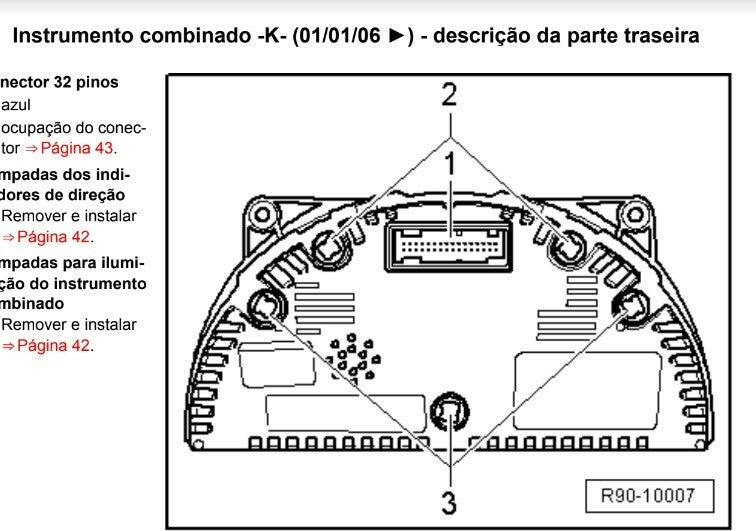

Diagrama elétrico do painel de instrumentos

Alternador

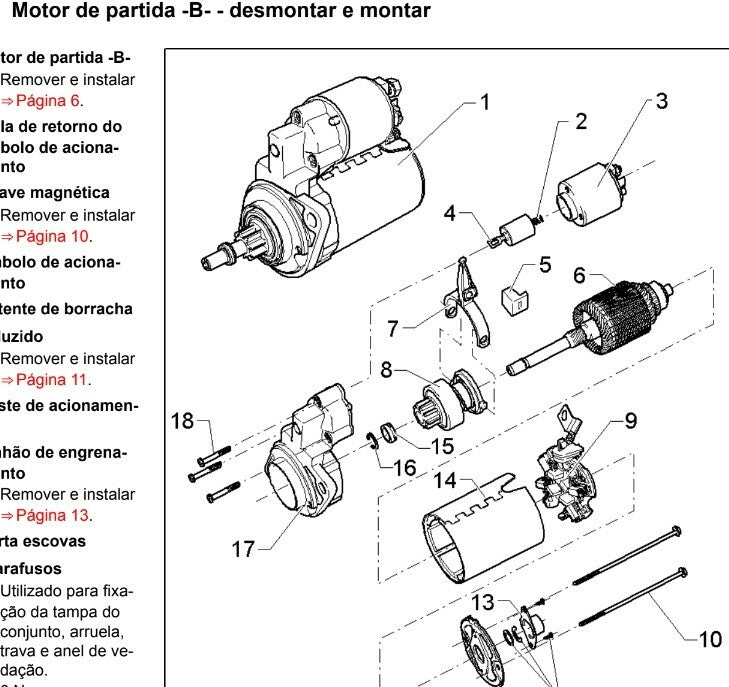

Motor de partida



o Diagramas elétricos:



Comutador de ignição

Imobilizador

Motor de partida/alternador

Luzes de posição e luzes de placa

Farol baixo

Farol alto

Luzes de freio

Luzes de ré

Luzes de cortesia

Luzes indicadoras de direção

Tomada 12V para acessórios

Buzina

Limpador e lavador do para-brisa

Sistema de arrefecimento do motor



o Injeção eletrônica Magneti Marelli 4BV:



Sistema de alimentação de combustível

Componentes e suas localizações

Recursos do scanner Rasther II

Pinagem do módulo de comando

Testes com o osciloscópio digital



o Componentes testados do sistema:



Módulo de comando (MC)

Sensor de oxigênio (HEGO)

Sensor de temperatura do líquido de arrefecimento (ECT)

Conjunto medidor de densidade (CMD)

Sensor de posição do pedal do acelerador (SPA)

Borboleta motorizada (ECT)

Sensor de posição da árvore de manivelas (CKP)

Sensor de posição do comando de válvulas (CMP)

Eletro injetores (INJ)

Sensor de velocidade (VSS)

Eletroválvula de purga do canister (CANP)

Bobina de ignição (DIS)

Sensor de detonação (KS)

Sistema de partida a frio (SPF)

Sistema de alimentação de combustível (SAC)

Informações de torques, apertos, montagem dos sistemas, dados técnicos,

vista das peças, acessórios do motor, diagramas  e agregados

Após a confirmação do pagamento.

Enviamos imediatamente o guia digital  no e-mail em pdf,

abre em qualquer computador, celular, nootebook

Leitores de notebook. Prático e rápido.



Manual de Serviço  - digital

entrega rápida no e-mail
