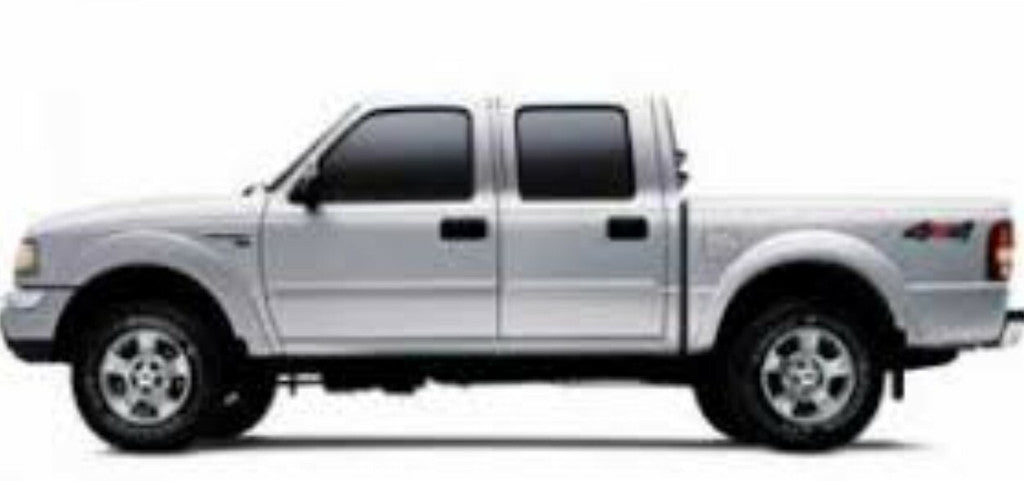

Esquema Elétrico Completo Ford Ranger 2005 Diesel 2005 3.0

ESQUEMA ELÉTRICO - FORD RANGER - 2005

ESQUEMA COM 122 P





ÍNDICE:

-Informações Gerais

Conteúdo .

Visão geral dos sistemas .

Índice .

Introdução .

Símbolos .

Chicotes elétricos - Visão geral .

ABS .



-Motor

Sistema de alimentação de combustível -

3.0 l Diesel Electronic .

Sistema de partida ..

Motor - Controles eletrônicos -

3.0 l Diesel Electronic ..

Sistema de Tração 4WD..

Obs.: Não inclui tabela com pinagem



-Climatização - Sistema de controle

Ar-condicionado .



-Instrumentos e sistema de advertência

Iluminação do grupo e painel

de instrumentos .

Grupo de instrumentos (ICL)

Buzina .



-Sistema de áudio

Unidade de áudio

Alto-falante .

Alternador e regulador de tensão .

Sistema de áudio

Unidade de áudio

Alto-falante

Sistema de iluminação

Iluminação externa - Farol .

Iluminação externa - Luz do

indicador de posição e luz da

placa de licença

Iluminação externa - Luz de freio

Iluminação externa - Luz

indicadora direcional

Iluminação externa - Luz de neblina .

Iluminação externa - Luz de marcha à ré .

Iluminação interna

Distribuição elétrica

Rede de comunicações do módulo

Conector de transferência de dados (DLC)

Equipamento eletrônico

Sistema anti-furto - Ativo.

Sistema anti-furto - Passivo (PATS)



-Sistema de Segurança

Air bag



-Chassi

Espelho retrovisor

Vidro, estrutura e mecanismo -

Vidro elétrico

Grupo de instrumentos e

console .

Sistema da maçaneta,

fechadura, trava e entrada

Limpador e lavador do pára-brisa



-Chicotes Elétricos

Fusível e Relé - Informações

Distribuição Elétrica .

Fusíveis - Detalhes

Distribuição do aterramento
