Elétrico Diagrama Mb L 1218 L 1418 Lk 1218 L 1622 - 24v

Diagrama-eletrico-MB-L 1218 L 1418 LK 1218 L 1622L 1218



Esquema elétrico:

L 1218 EL (694.000), L 1418 (694.020), LK 1218 (694.042),

L 1622 (695.010, 695.011, 695.304)

Validade: Desde início de produção







Após a confirmação do pagamento.

 Enviamos um e-mail com a cartilha em PDF.

 Abre em qualquer computador e cel, ipad, leitor ebook,

EM FORMATO PDF DE FÁCIL LEIRTURA



QUALQUER DÚVIDA, PERGUTE ANTES DE COMPRA

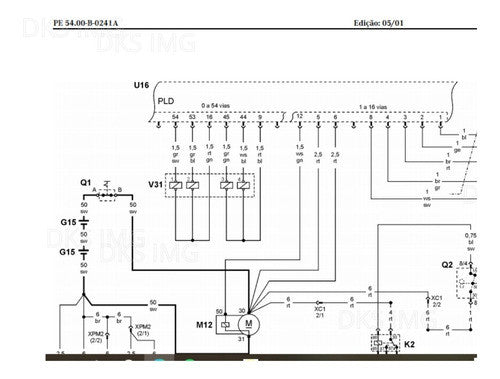

Circuito de partida

Circuito de geração de energia

- Circuito gerador dos barramentos FC (KL 15), FD (Kl 30) e FE (Kl 50)

- Faróis

- Luzes de delimitação, Luzes de posição, Luzes de freio, Luzes de marcha atrás, Iluminação

interna da cabina

- Luzes indicadoras de direção e luzes de emergência

- Lavador e limpador de pára-brisas, Buzina

Tacógrafo

- Indicadores do painel de instrumentos, Sensor de nível de combustível

- Tomada de diagnose, Sensores de falha no sistema de freio

- Freio motor

- Regulagem elétrica e desembaçador dos espelhos retrovisores

Acionamento elétrico dos vidros

- Nível do líquido de arrefecimento

Instalação para rádio, Acendedor de cigarros

Tomada de força, Filtro de ar saturado, Trava da cabina, Sistema de proteção da caixa de

mudanças, Acionamento do 3º eixo auxiliar

Ventilação, Ar condicionado

Iluminação dos interruptores

Alimentação dos módulos PLD e ADM, Comunicação CAN, Sinal W do alternador

- Sensores do motor

Acelerador

Etiqueta de identificação de fusíveis e relé
