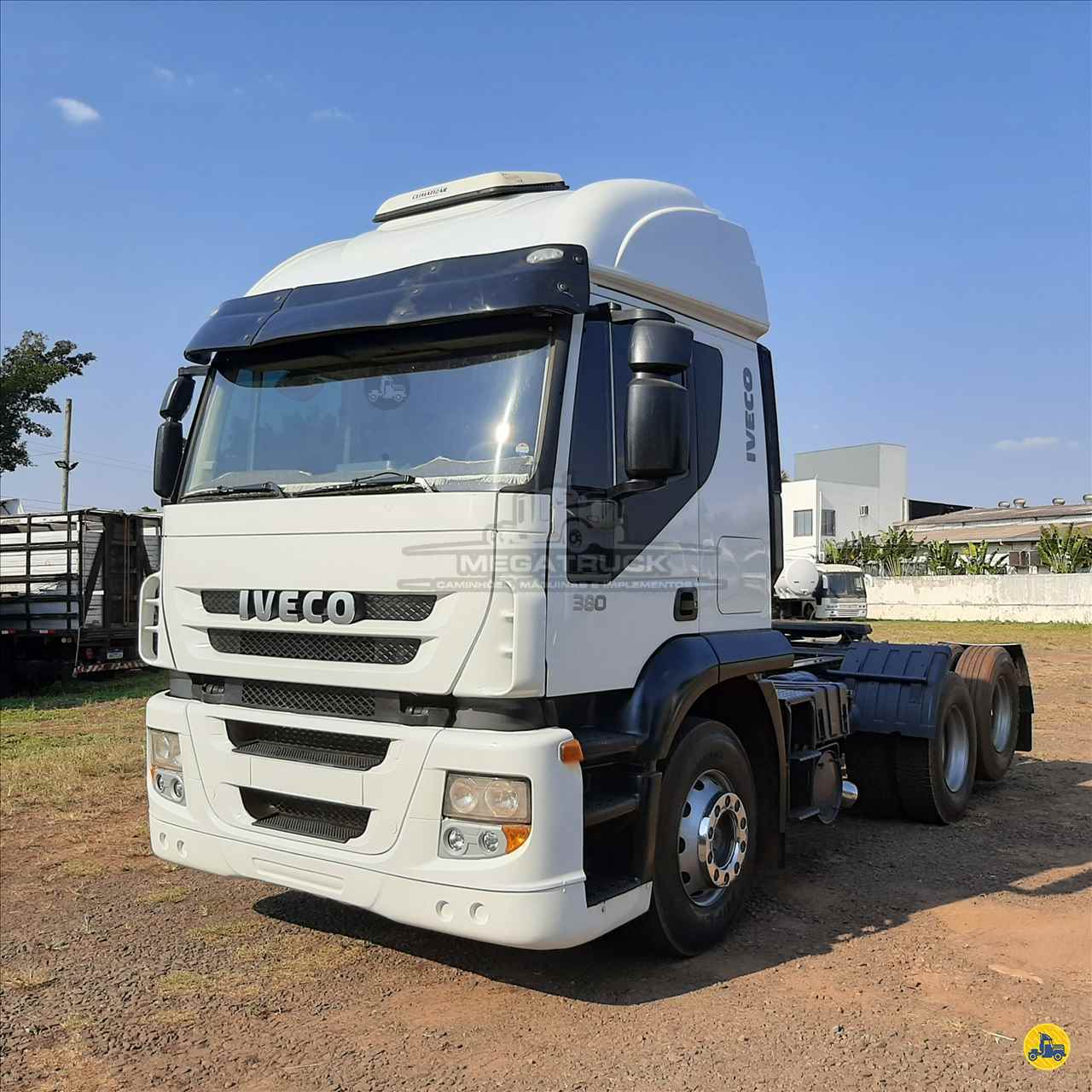

Diagramas Esquema Elétricos Completo Iveco Stralis 2008-2011

+200 páginas + guais extras


Esquema elétrico eletrônico EDC 7UC31 , EDC MS6.2 e Stralis HD / Trakker
(Sistema Convencional - NO MUX)

CONJUNTO SISTEMA MULTIPLEX
Testes de eficiência na Linha CAN
Localização da central, eletrônicos eletrônicos conectados na linha "VDB"
Localização das centrais eletrônicas conectadas na linha "BC
Localização dos componentes conectados nas linhas "ICB" - "IDB
Fluxo das mensagens lidas pelo VDB
PONTOS DE MASSA
TRANÇA DE EQUIPOTENCIALIDADE ELÉTRICA
PLACA DE RELÉS
PAINEL DO PORTA-INSTRUMENTOS
COMANDOS SOBRE O PAINEL CENTRAL
REGULAGEM DOS ESPELHOS RETROVISORES E COMANDO DOS
LEVANTADORES DE VIDROS (OPC)
COMPUTADOR DA CARROCERIA
C.M. (Módulo da cabine)
CONECTORES DE EMENDA
S.WI (CENTRAL ELETRÔNICA DA INTERFACE DO VOLANTE /
COMUTADOR DAS LUZES
FUNÇÕES SWI
CONECTORES DE PAREDE
CONECTOR DE PAREDE "C" (AMARELO)
CONECTOR DE PAREDE "E" (VERD
COMUTADOR DO LADO DIREITO 54030
COMANDO DO FREIO-MOTOR
TACÓGRAFO
SELETORES PNEUMÁTICO
CONJUNTO DE INSTRUMENTOS (INDICADORES ÓTICOS)
CONTATO EM ESPIRAL
COLUNA DA DIREÇÃO (LOCALIZAÇÃO DOS COMPONENTES)
esquema da -Pressão do óleo do motor - Nível do óleo do motor - Nível da lavagem do
vidro - Nível do líquido da servo-direção - Nível da água do motor
Sinalização do desgaste das pastilhas de freio (com ABS e com EBS) -
Sinalização das marchas reduzidas melhorias - Sinalização do filtro de óleo
entupido - Sinalização do filtro de ar entupido
- Bloqueio do diferencial - Sinalização da presença de água no combustível
-Luzes
4-Limpador do pára-brisa / Alerta sonoro / Horímetro
TAB.15 - TGC
TAB.16- Teto com abertura / Lavador de vidro
esquema geral elétrico

Após a confirmação do pagamento.
Enviamos um e-mail com, O MANUAL EM **PDF**
Abre em qualquer
COMPUTADOR, CELULAR,
MUITO PRÁTICO PARA OS DIAS ATUAIS.
